免費在線扭轉彈簧設計計算軟件
-
扭簧設計軟件利用扭轉彈簧計算公式免費按照您填寫的扭簧規格參數在線計算出彈簧的扭力、剛度(彈性系數)、重量、扭矩、旋繞比等數值。
目前，廣泛應用的彈簧應力和變形的計算公式是根據材料力學推導出來的。若無一定的實際經驗，很難設計和制造出高精度的彈簧，隨著設計應力的提高，以往的很多經驗不再適用。例如，彈簧的設計應力提高后，螺旋角加大，會使彈簧的疲勞源由簧圈的內側轉移到外側，所有的計算也只是給我們一個大的方向從而減少研發成本。
扭簧按兩種基本設計制造：緊和松（線圈間隙）。如果是靜態負載，緊湊的線圈為推薦選項。但是，工作線圈之間出現摩擦，這將導致彈簧壽命減少。另外，線圈的過于接近的間隙阻止彈簧完美噴丸。

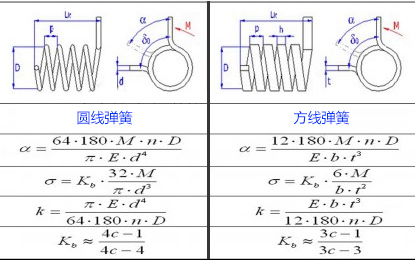

c = 彈簧指數(c=D/d; c=D/t) [-]
b = 線寬[單位：mm, in]
d = 線徑[單位：mm, in]
D = 中心彈簧直徑[單位：mm, in]
M = 彈簧負載[Nmm, lb in]
E = 拉伸彈性模量[MPa, psi]
k = 扭轉彈簧率[Nmm/°, lb in/°]
Kb = 曲線修正因數[-]
LK = 卷繞部分的長度[單位：mm, in]
n = 工作線圈數[-]
p = 線圈間距[單位：mm, in]
t = 線厚度[單位：mm, in]
a =角度偏移 [°]
d0 =自由彈簧的角度[°]
s =彈簧材料的彎曲應力 [MPa, psi]
曲線修正因數
修正因數顯示彈簧來自曲線的額外應力
彈簧功能尺寸
扭簧的功能變形（引腳偏轉）導致其尺寸變化。負載下沿著卷繞方向的彈簧直徑減小。
D"=D*n/((n+a)/360))
另外：封閉卷繞彈簧長度增加
L"=LK+d*(a/360)
| 彈簧指數 c | 4 - 16 |
| 外徑 De | max. 350 mm |
| 工作線圈數 n | min. 2 |
| 比率 b/t | 1 - 10 |
| 卷繞部分長度 LK | max. 800 mm |
| 長細比 LK/D | 1 - 10 |

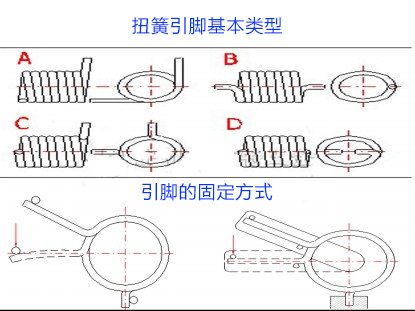

考慮到應力集中的可能性發生，扭簧引腳的形狀一定越簡單越好。扭簧中使用的基本引腳類型可以參看下圖。引腳設計的選擇依據所需的彈簧安裝方式，其尺寸以及所需的負載點到彈簧軸心的距離，同時，支撐引腳和工作引腳也會有所不同。
A) 直線相切引腳
如果引腳全被固定，扭轉彈簧線圈產生工作角度。如果一端引腳自由，負載時引腳彎曲。這將使引腳角度偏轉量增加。引腳彎曲總量隨著引腳長度的增加而增加。引腳固定安裝增加了計算的精度，同時提高了彈簧的功能。
