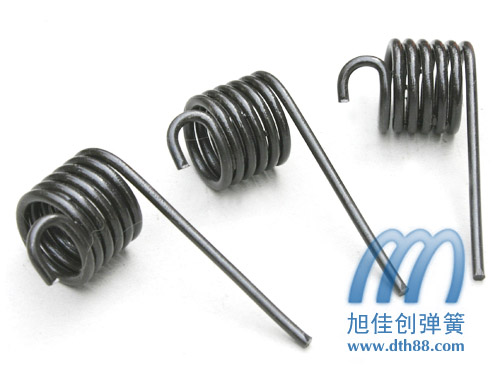

扭簧，全稱：扭轉彈簧（Torsion Spring）為所有彈簧類別中設計原理較為復雜的一種，型式的變化亦相當活潑，故設計時所涉及的理論也最為繁瑣。 我們?yōu)榱朔奖銖V大從事彈簧設計工作的朋友，我司專門制作了一款扭簧設計軟件，點擊進入【彈簧設計】。

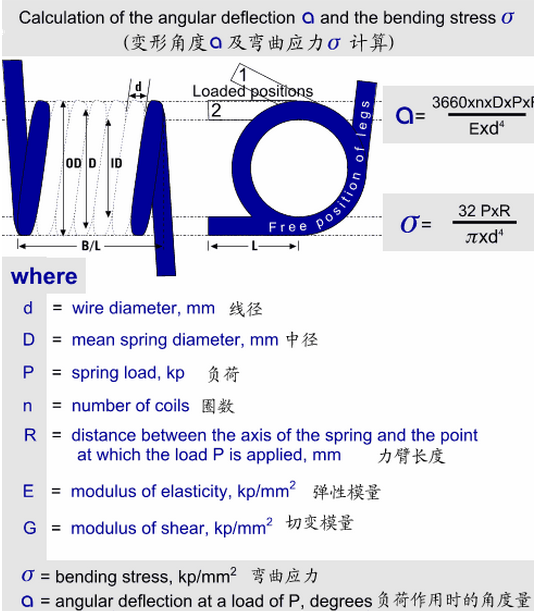

在扭簧設計過程中，首先我們需要先了解扭簧產品最基本的幾個參數。

1.扭簧的線徑，也就是制作扭簧產品所用鋼絲的直徑。

2.扭簧的內徑、外徑。

3.扭簧的圈數。

4.扭簧的臂長，即兩個扭腳的長度。

5.扭簧兩個扭腳之間的角度，即扭簧自由狀態下兩個扭腳間的夾角。

以上幾個參數的設定，直接影響扭簧的外型以及扭轉彈簧的力度。在設計中根據扭簧的工作環境以及配套工件的空間大小來設計扭簧的外徑、圈數、角度。

比如：扭簧產品在實際裝配中，內孔中有一根線徑6mm的中心軸穿過扭轉彈簧。那么我們?cè)谠O(shè)計中就需要考慮到扭簧的內徑必須大于6mm，最好是大于6.5mm。因?yàn)榕せ稍谵D(zhuǎn)動扭腳過程中，內徑會有稍微變小，為了能使彈簧在使用過程中靈活轉動，不產生阻力，所以這里需要把內徑設定為大于6.5mm。同理，如果扭簧的裝配空間中對彈簧的厚度有要求，不能厚于10mm，否則裝配不了，即太厚的話裝配工件無法正常閉合。那么我們就需要考慮到扭簧的圈數，而厚度一般為 (圈數+1)*線徑。

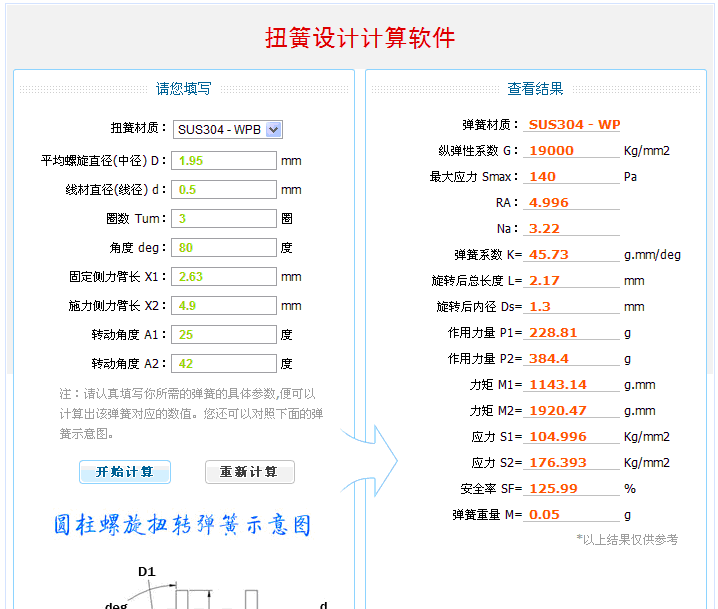

我們?yōu)榱朔奖銖V大從事彈簧設計工作的朋友，專門制作了一款扭簧設計軟件，您可以點擊下圖直接進入，或者點擊此處進入 【彈簧設計公式】

希望在扭簧設計的過程中，我們能夠幫到你。

如果在彈簧設計的過程中，有需要也可以聯系我們，我們會耐心回答您。
