彈簧墊圈怎么畫?許多朋友都很關注彈簧墊圈畫法，以及彈簧墊圈怎么畫的更加美觀。據小編了解，彈簧墊圈畫法完全依據彈簧墊圈原理，下面，世界工廠泵閥網就為大家介紹彈簧墊圈畫法。


彈簧墊圈畫法

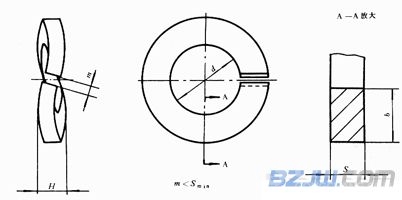

彈簧墊圈用作防松，外徑比普通墊圈小，以保證緊壓在螺母底面范圍之內。彈簧墊圈開槽的方向應是阻止螺母松動的方向，在圖中應畫成與水平線成60ο上向左，下向右的兩條線。


彈簧墊圈畫法

從彈簧墊圈實物上可以看到，開口的銳角邊是翹起來的，形成防止螺母(或螺釘)松脫的“刀口”。與其相鄰的螺母(或螺釘頭)的旋緊方向，應當是由墊圈開口的銳角一邊旋向鈍角一邊。否則，“倒行逆施”，不但不能起到防松作用，旋緊時甚至能把墊圈撕壞。所以，彈簧墊圈是分左、右旋的，繪圖時也應如實繪出開口的方向。
