拉簧的拉力計算公式|拉伸彈簧的拉力怎么計算？
彈簧收尾設計
拉伸彈簧用于許多不同設計。最常用的收尾設計可以在下圖中找到。彈簧的收尾設計依據彈簧的固定方式，尺寸以及負載總量。
彈簧收尾設計

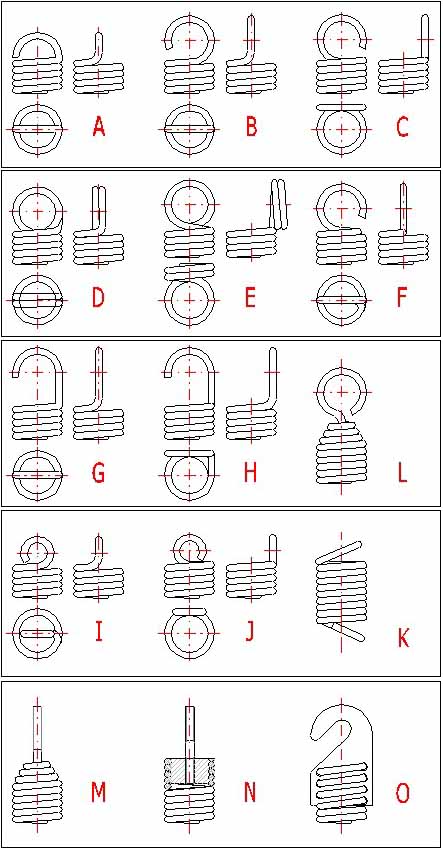

拉伸彈簧鉤子形狀種類
A =半圈
B = 整圈
C = 側面整圈
D =雙扭曲整圈
E = 側面雙扭曲整圈
F = 內部整圈
G =. 提高的掛勾
H = 側面提高的掛勾
L = 錐形旋轉小圈收尾
I = 小圈
J = 側面小圈
K = 傾斜的整圈
M = 錐形旋轉螺栓收尾
N = 螺絲狀收尾
O = 螺絲狀束縛收尾
拉伸彈簧通常使用幾種不同高度和特性的掛鉤來固定（A..J）。從技術角度講，固定掛鉤是最好的解決方案，但是，這也帶來彈簧負載的一些確定問題。彈簧負載帶給掛鉤集中的負載應力，該負載應力可能明顯地高于彈簧線圈所計算的應力。針對在掛鉤中產生的彎曲應力，小圈（類別 I, J）或雙圈（類別 D, E）是最佳方案。針對由線變成線圈所產生的集中的扭轉應力，側邊整圈（類別 C,E,I）是最佳方案。對于掛鉤的獨立設計，以下掛鉤高度值指定如下：
| 設計 | A | B, C | D, E | F | G, H | I, J | K |
| 掛鉤高度 | {0.55..0.8} Di | {0.8..1.1} Di | ~ Di | {1.05..1.2} Di | > 1.2 Di | < 0.6 Di | {0.35..0.9} Di |
熱成型彈簧，方形線圈彈簧以及循環負載彈簧通常無彈簧卡鉤使用(M..O. design)。無固定掛鉤彈簧使用邊緣線圈固定，彈簧功能變形中線圈間距不會變化。
